Секционные ворота с пружинами растяжения

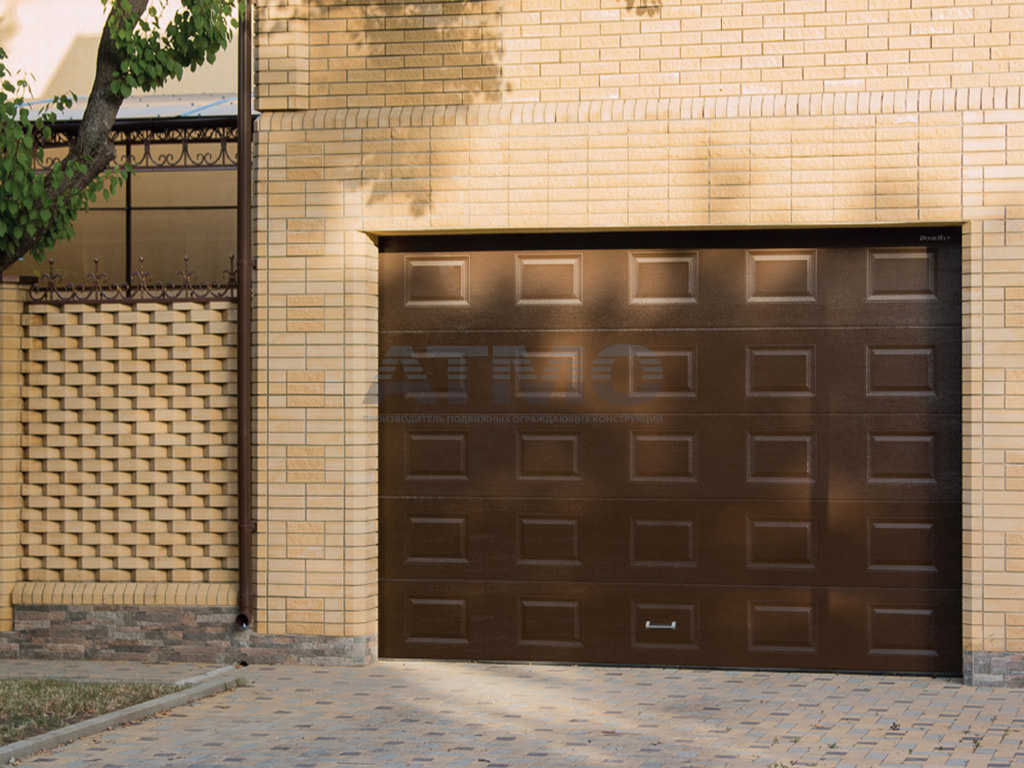

Секционные подъемные ворота RSD01 BIW предназначены для перекрытия въездных проемов небольших размеров (шириной от 2 000 до 3 500 мм, высотой от 1 800 до 3 000 мм) в гаражных и технических помещениях. Даже минимальный размер притолоки не помещает конструкции исправно играть свою функциональную роль. Ворота RSD01 BIW идеальны для использования в индивидуальном строительстве. Разнообразие дизайнерских решений, герметичность, адаптивность и разнообразие вариантов исполнения делают их привлекательными для потребителей. Устанавливаются в отапливаемых и холодных помещениях, надежно защищая автомобиль и другое имущество в гараже от негативного атмосферного воздействия, благодаря чему транспортное средство лучше сохраняется и меньше подвергается коррозии.

Внутренняя сторона секционных ворот

КОНСТРУКЦИЯ

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутреняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
14. Ручка подъемная
15. Задвижка (опция)
16. Пружины растяжения

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	11,6	значение зависит от типоразмера панелей, используемых в конструкции ворот

Варианты наполнения полотна

Внешняя часть панелей имеет фактуру древесины и окрашивается в любой цвет из стандартной цветовой палитры RAL, может имитировать натуральное дерево. Внутренняя часть ворот также рельефна под «апельсиновую корку». Такой тип отделки называется stucco.

По желанию клиента в полотно могут быть встроены акриловые окна с несколькими цветовыми вариантами окантовки. Тип раскладки также может отличаться. Наиболее востребованными считается простой прямоугольный профиль, а также «Крест» и «Ромб».

Дополнительно секционные ворота комплектуются задвижками и замками. Некоторые из них предназначены для фиксации положения изнутри, другие же позволяют осуществлять открытие с обеих сторон створки.

Все панели стандартного вида пяти размеров по ширине – 475, 500, 525, 550, 575 мм.

Дизайн панелей

Доска

Широкая центральная полоса

Филёнка

Горизонтальная полоса (внутренняя сторона)

Тип поверхности

«под дерево» (внешняя сторона)

«stucco» (внутренняя сторона)

Цветовые решения внешней стороны (стандартные)

RAL 9003 белый

RAL 9006 серебристый

RAL 7004 серый

RAL 1014 бежевый

RAL 6005 зеленый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 3005 бордовый

RAL 8017 коричнево-красный

RAL 8014 коричневый

Золотой дуб

Венге

Окраска в любой цвет по карте RAL(опционально)

Цены на секционные ворота с пружинами растяжения

Серия RSD01BIW

Ширина	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500
Высота
1 386	18 452	18 792	19 132	19 812	21 366	21 900	22 191	22 482	23 017	22 774	23 065	23 745	24 424	26 464	28 455	30 495
1 463	19 666	20 103	20 491	21 123	22 288	22 774	23 356	23 891	24 474	24 619	24 522	25 250	25 931	28 019	30 155	32 243
1 540	20 929	21 074	21 220	21 463	20 929	22 337	22 871	23 454	24 474	26 319	28 310	28 358	28 358	29 087	30 495	32 728
1 617	21 026	21 172	21 220	21 609	21 463	22 823	23 259	23 648	25 202	26 173	28 164	28 407	28 601	29 232	30 446	31 758
1 694	21 123	21 220	21 268	21 754	21 657	22 920	23 405	23 842	25 445	26 076	28 019	28 455	28 893	29 378	29 864	30 738
1 771	21 463	21 706	21 948	22 531	21 268	22 434	23 114	23 794	25 785	25 785	27 775	28 455	29 135	30 350	29 281	-
1 848	23 017	23 211	23 454	23 745	22 823	23 503	23 891	24 230	25 590	26 464	28 407	-	-	-	-	-
1 925	24 716	24 911	25 105	25 445	27 144	24 280	25 299	26 270	27 969	27 484	28 844	-	-	-	-	-
2 002	24 813	25 007	25 250	25 639	27 532	24 377	25 445	26 464	28 261	27 678	29 184	-	-	-	-	-
2 079	24 959	25 154	25 348	25 785	28 019	24 522	25 590	26 658	28 601	27 969	29 476	-	-	-	-	-
2 156	25 007	25 299	25 542	25 979	28 504	25 250	26 173	-	-	-	-	-	-	-	-	-
2 233	28 601	28 893	29 087	29 814	30 641	28 455	29 378	-	-	-	-	-	-	-	-	-
2 310	29 329	29 572	29 814	29 961	32 243	34 525	35 787	-	-	-	-	-	-	-	-	-

Преимущества секционных ворот с пружинами растяжения

Надёжная конструкция

Балансировочный механизм рассчитан не менее чем на 25 тыс. рабочих циклов. Прочные направляющие, стойки, полотно с усиленными петлями отличаются долговечностью.

Высокая теплоизоляция

Сэндвич-панели внутри наполнены плотной пеной без пустот. По всему периметру имеется уплотнение. Вместе это исключает проникновение холода и сквозняка в помещение.

Коррозийная стойкость

Все металлические части изготовлены из нержавеющей или оцинкованной стали. Они выдерживают эксплуатацию при повышенной влажности без образования ржавчины.

Возможность врезного монтажа

Готовое изделие может быть установлено даже в помещение со сложной архитектурой проема (узкие вставки по бокам или их отсутствие, неровности перекрытий).

Подробнее

Доставка и установка

Тип монтажа выбирается до момента заказа ворот в зависимости от особенностей проема. Выделяют накладную и встроенную установку. При этом в первом случае конструкция установлена в накладку с внутренней стороны проема, в то время как во втором – монтируется внутри самого проема.

Предварительно осуществляется подготовка проема, проверяется его несущая способность. Если будущий въезд не соответствует стандартам, требуется его дополнительное укрепление. Для этого создается металлический короб, выливается порог. Дополнительно проверяется плоскость пола – здесь не должно быть перепадов более 10 см.

Учитывая эти особенности, вы без труда сможете провести работы самостоятельно и избавитесь от дополнительных трат. Чтобы установить готовый комплект, вам достаточно будет следовать детальной инструкции. Именно поэтому большинство наших клиентов предпочитает отказаться от дорогостоящего сервиса в пользу разумной экономии.

Цена на доставку от 1 000 руб. Подробнее о доставке и установке уточняйте у наших менеджеров
